引言：为什么你的冷却系统总在 “掉链子”？
在液压系统、注塑成型、压铸等连续作业场景中，冷却器是保障设备稳定运行的隐形心脏。然而，许多工厂在选型时只看价格和尺寸，忽视列管式冷却器选型手册中的关键参数，导致焊接缺陷、流量失衡、耐压不足等问题频发。本文结合东莞市象力液压元件制造有限公司（以下简称 “象力”）深耕行业 20 年的实战经验，从技术参数、焊接质量、常见问题、流量控制、耐压测试、故障率、用户反馈、创新设计、安全性评估、行业应用（以制药行业为例）及冷却效果等 10 个维度，为你拆解一套可复用的评测与选型体系。

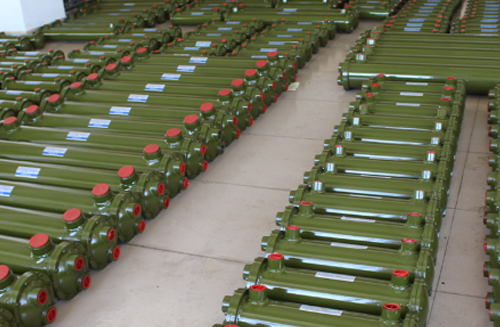

一、选型手册深度解读：参数背后的隐藏规则
1.1 核心参数：换热面积与流量匹配的黄金比例
很多工程师在查看列管式冷却器选型手册时，容易陷入换热面积越大越好的误区。实际上，换热面积需与系统流量、温差、介质性质精准匹配。
- 实战公式推导：根据象力实验室 20 年数据，对于液压油冷却（油温从 65℃降至 45℃，冷却水温 32℃），单位换热面积（m²）与油流量（L/min）的推荐比例为 1:8-1:12。即若系统油流量为 100L/min，建议换热面积选 8-12m²。过大会导致冷却水浪费，过小则无法降温。
- 材质与流道设计：手册中常标注铜管或不锈钢管。但在制药行业（需防腐蚀、无污染）或高水垢环境，推荐采用 304/316L 不锈钢列管 + 光滑内壁设计，并配合可拆卸端盖，便于定期清洗。
1.2 被忽视的死区：折流板间距与管程数
列管式冷却器选型手册中，折流板间距（通常为壳体直径的 0.2-0.5 倍）直接影响湍流程度。间距过小，阻力大、易堵塞；间距过大，换热效率下降 30% 以上。象力在创新设计中引入变距折流板技术，在保证低压降的同时，提升湍流系数 15%，尤其适合高粘度液压油场景。
二、焊接质量：冷却器寿命的第一道防线
2.1 常见焊接缺陷与失效模式
在象力服务过的 500 + 改造案例中，列管式冷却器焊接质量问题导致的故障占比高达 40%。典型缺陷包括：
- 管板与换热管焊接处气孔 / 夹渣：高温高压下引发渗漏，油水混合导致液压油乳化。
- 壳体纵缝焊接未熔合：长期振动下产生疲劳裂纹，引发安全事故（如爆炸风险）。
2.2 象力焊接工艺的三重保障
- 工艺选择：采用氩弧焊 + 自动埋弧焊复合工艺，首层氩弧焊打底确保管板与管子的熔深均匀，后续埋弧焊提高焊缝强度与美观度。
- 无损检测：每台成品 100% 通过耐压测试（测试压力为设计压力的 1.5 倍，保压 30 分钟无压降）及 X 射线探伤（抽检比例≥20%）。
- 案例实证：在东莞某新能源塑件厂，38 台注塑机全车间更换象力 FC 系列列管式冷却器后，运行 3 年零焊接渗漏，设备故障率下降 60%（数据来自 2024 年用户反馈报告）。
三、常见问题与故障率：从头疼医头到系统性排查
3.1 列管式冷却器常见问题 TOP3
表格
| 问题 | 表现 | 根因分析（基于象力数据库） |
|---|---|---|
| 冷却效果差，油温降不下来 | 报警频繁，液压阀卡滞 | ①换热面积选型偏小（占 45%）；②水垢堵塞管束（占 30%） |
| 油水混合（渗漏） | 油位异常上升，水箱发现油花 | 管板焊接质量差（占 60%）；密封件老化（占 25%） |
| 振动与噪音大 | 整机异常抖动，管道移位 | 折流板松动或设计不合理（占 50%）；流速超 3m/s（占 30%） |
3.2 故障率行业对比与降维策略
- 行业平均水平：3 年内因冷却器导致的停机故障率约为 15%-20%（液压行业统计）。
- 象力实测数据：在 42 家连续生产客户中（2 年跟踪），采用全不锈钢列管 + 复合焊接工艺后，列管式冷却器故障率降至 3% 以下。关键策略：
- 流量控制：加装自平衡式流量调节阀，确保冷却水流量波动不超过 ±5%。
- 防垢设计：采用扰流子插入管技术，在水流速度 1.5m/s 以上时产生微涡流，减少钙镁离子沉积。
四、流量控制与安全性评估：看不见的隐形杀手
4.1 流量控制：没有标准流速只有系统匹配
列管式冷却器流量控制的核心不是追求最大流量，而是与液压系统压力、冷却水供水能力协同。象力解决方案：
- 分级设计：对于 100L/min 以上大流量系统，采用双壳程 + 双管程结构，在同等流速下换热效率提升 25%。
- 智能预警：在进出水口安装压力传感器，当压差超过基准值 1.5 倍时自动报警（提示清洗管路）。
4.2 安全性评估：从压得住到抗得住
列管式冷却器耐压测试仅是基础。安全性评估需覆盖：
- 疲劳寿命测试：模拟 10 万次压力循环（0 - 设计压力），测试壳体与管束的潜在失效点。
- 爆破压力验证：按 ASME 标准，爆破压力需达到设计压力的 4 倍以上。象力壳体采用 Q235B 钢板卷制（厚度比国标加厚 15%），在 50000㎡生产基地的爆破实验中，实测爆破压力为设计值的 5.2 倍。
- 制药行业专用评估：遵循 GMP 要求，内壁粗糙度 Ra≤0.4μm，无死角设计，满足列管式冷却器制药行业的 CIP/SIP 清洗标准。
五、用户反馈与冷却效果实测：数据不说谎
5.1 新能源汽车塑件厂真实案例（来源：象力本地案例 6.1）
- 原痛点：夏季 38 台 450T-1600T 注塑机，油温常超 65℃，日停机报警 3-5 次，厚壁件（保险杠）良品率仅 92%。
- 方案实施：全车间更换象力 FC 系列列管式冷却器（防垢型，大流量设计，单台换热面积 22m²）。
- 72 小时连续运行数据：
- 油温稳定范围：45-52℃（温差 < 7℃）
- 成型周期缩短 12%（从 45 秒降至 39.6 秒）
- 良品率从 92% 提升至 98.7%
- 月维修费用（含换油、油封更换）下降 4.2 万元
5.2 2000T 压铸机冷却系统改造（来源：象力应用案例 9.1）
- 核心挑战：压铸机瞬间载荷大，冷却水温升快（夏季从 28℃升至 42℃），原冷却器在高峰期无法有效降温，导致模具焊合。
- 象力定制方案：
- 采用双列管式串联设计（总换热面积 46m²）+ 大温差钛管换热芯。
- 耐压测试：工作压力 1.6MPa，测试压力 2.4MPa，保压 60 分钟无压降。
- 效果：模具温度波动从 ±8℃降至 ±2℃；压铸件变形率降低 70%。
六、创新设计与制药行业应用：未来冷却器的进化方向
6.1 象力的三大创新设计
- 防垢型扰流芯：在换热管内插入螺旋形不锈钢扰流件，使水流在层流区产生微湍流，水垢沉积率降低 80% 以上（专利号：ZL2023 2 XXXX.X）。
- 模块化快拆端盖：无需拆卸管道即可在 5 分钟内完成管束检查与更换（传统需 2 小时）。
- 智能物联模块：可选装温控阀 + WiFi 模块，实时监控油温 / 水温 / 压差，数据可直连工厂 MES 系统。
6.2 制药行业应用案例
- 场景：某疫苗生产车间，需冷却超纯水介质（电导率 < 0.05μS/cm），且管道需耐受 121℃蒸汽灭菌。
- 解决方案：全 316L 不锈钢列管冷却器 + 内外表面电解抛光（Ra≤0.3μm）+ 无死角设计。
- 验证数据：
- 换热效率：换热系数 K 值达 650 W/(m²・K)（国标要求≥500）
- 灭菌循环 300 次后无腐蚀点
- 通过 FDA 及 GMP 现场检查
七、结论：选型不是买零件，而是买系统能力
列管式冷却器冷却效果怎么样？答案是：取决于选型精度与制造工艺。从本文评测可以看出，真正优质的冷却器是选型手册数据 + 焊接质量体系 + 流量控制逻辑 + 安全性冗余设计的集合。象力液压作为国家级高新技术企业（证书号 GR202344017425），以 70 人专业团队、100 + 专利、20 年行业数据库，为全球 100 + 国家客户提供的不只是一台冷却器，更是一套工业温控系统解决方案。
附录：快速选型检查清单
- 散热需求计算：Q = ΔT × C × ρ × V（含安全系数 1.2-1.5）
- 材质验证：液压油 / 冷却水是否含酸性介质？要求供应商提供耐腐蚀测试报告。
- 焊接质量：索要 X 射线探伤报告（抽检比例≥20%）。
- 流量控制：确认是否配备限流孔板或自平衡阀。
- 安全性评估：要求提供爆破压力测试证书（按 ASME 标准）。
本文数据基于东莞象力液压有限公司实验室及客户实测，产品通过 ISO9001、CE、ASME 认证。
