在液压系统中，蓄能器作为能量储存与压力稳定的核心元件，其性能优劣直接决定着整个设备的工作效率与使用寿命。而作为蓄能器的心脏 ——NXQ 蓄能器皮囊，它的接口标准、安装尺寸、压力范围以及维修方法，往往是工程师与设备维护人员最关心的问题。今天，我们就以东莞市象力液压元件制造有限公司（以下简称 “象力液压”）的国标 NXQ 系列产品为例，系统梳理这一关键部件的技术细节与选型要点，帮助您从 “用得对” 迈向 “用得好”。

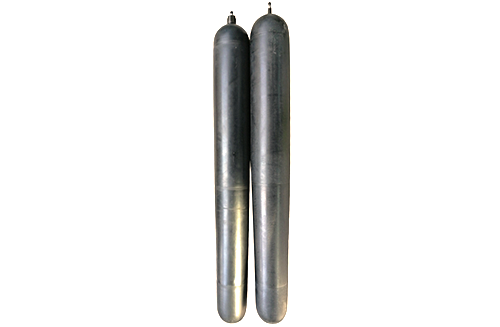

nxq 蓄能器皮囊
一、NXQ 蓄能器皮囊接口标准 —— 看懂规格表里的 “暗语”
任何一种皮囊的安装，首先取决于接口是否匹配。NXQ 系列蓄能器皮囊遵循的是中国国家标准（GB/T 2352-2003 及后续修订版），其接口主要分为油口与充气阀两个部分：
油口连接尺寸：NXQ 系列蓄能器壳体油口通常采用法兰连接，常用规格涵盖 DN50、DN65、DN80、DN100 等。接口法兰端面带有 O 型圈密封槽，通过高强螺栓与管路系统对接。例如，NXQ-A 系列（用于标准液压站）常采用 SAE 3000Psi/6000Psi 法兰标准，而特殊工况下（如冶金行业）则需定制 ISO 标准接口。
充气阀接口：皮囊顶部的充气阀通常为标准 M14×1.5 外螺纹，配备专用充气工具接口。象力液压的产品在出厂前均会预充氮气并密封检测，客户在安装时只需核对充气阀规格与系统充气装置是否匹配即可。
关键提示：不同厂家的 “NXQ” 皮囊可能在接口法兰厚度、螺栓孔分布圆直径上存在微小公差。象力液压的皮囊完全按照国标 + 企业精加工标准生产，接口误差控制在 ±0.5mm 以内，确保与市面上 90% 以上的标准蓄能器壳体实现 “即装即用”。
nxq 蓄能器皮囊
二、NXQ 蓄能器皮囊技术规格与安装尺寸 —— 选型不能只靠 “感觉”
选型时，除了接口匹配，以下三个参数必须同时考虑：
表格
参数类型    常见范围    选型依据
容积（L）    0.6L / 1.0L / 2.5L / 4L / 6.3L / 10L / 20L / 25L / 40L / 63L / 100L…    根据系统所需储油量与响应时间计算
最高工作压力（MPa）    10MPa / 20MPa / 31.5MPa / 35MPa    必须高于系统最高压力，并留安全余量
介质温度范围    NBR：-10℃~+80℃；FKM：-20℃~+200℃    注塑 / 液压站常用 NBR；压铸 / 冶金须选 FKM
安装尺寸核心要点：
皮囊从蓄能器壳体顶部装入，安装深度取决于壳体内部有效长度。
皮囊底部菌型阀（防挤出阀）外径需与壳体底部密封锥面精密配合。象力液压的皮囊在菌型阀尺寸上采用 “一壳一阀” 匹配方案，即针对不同容积和压力等级的壳体，定制相应尺寸的合金阀芯，确保密封性与抗冲击性。
安装时务必在皮囊外壁涂抹少量液压油（忌用润滑油或黄油），防止装入口卡涩或划伤橡胶表面。
nxq 蓄能器皮囊
三、NXQ 蓄能器皮囊压力范围 —— 预充压力是 “生命线”
氮气预充压力（P0）是决定皮囊使用寿命与系统稳压效果的核心参数。根据行业通行标准与象力液压多年售后数据经验，建议：
系统额定工作压力（P1）与系统最高压力（P2）的关系：P0 = 0.6 × P1（适用于一般储能稳压场景）；P0 = 0.8 × P1（用于快速补油，如注塑机射胶动作）。
严禁 P0 超过 P2 的 0.9 倍：否则易导致油未进皮囊先憋爆。
严禁 P0 低于 0.25×P2：否则皮囊在低压时会频繁撞击底部菌型阀，加速疲劳破裂。
象力液压的 NXQ 皮囊出厂前经过全检预充与 24 小时保压测试，确保您拿到手的每一只皮囊在额定压力范围内能稳定工作超过 10 万次伸缩循环。
nxq 蓄能器皮囊
四、NXQ 蓄能器皮囊维修方法 —— 动手前先 “三查”
当设备出现压力不稳、补油变慢、油液明显乳化或充气阀漏气时，大概率是皮囊出了问题。一套规范的维修更换流程，可让设备 “起死回生”：
安全检查是第一道关：必须先完全卸荷系统压力，关闭截止阀，放空蓄能器内油液，并通过充气阀释放皮囊内残余氮气（用专用泄气工具缓慢释放，严禁敲击或刺破）。
拆卸与检查：拆下壳体端盖，取出失效皮囊。此时重点检查壳体内部是否有划痕、锈蚀或毛刺，原因是这些瑕疵会直接割坏新皮囊。如果发现内壁粗糙，需用细砂纸打磨抛光后再更换。
安装新皮囊：将新皮囊像折叠雨伞一样收拢，轻轻推入壳体底部，确保菌型阀落入底部密封座内，然后拧紧端盖（注意端盖 O 型圈需换新）。
预充氮气与检测：按 P0 公式设定预充压力。充气后，用肥皂水涂抹充气阀接口，检查是否有气泡泄漏。象力液压建议客户每 3 个月检查一次预充压力，并观察皮囊顶杆是否外露（顶杆外露提示皮囊已破损）。
nxq 蓄能器皮囊
五、NXQ 蓄能器皮囊用户体验 —— 为什么老工程师指定 “象力”
来自东莞厚街某大型注塑厂的售后反馈：“我们一台老旧海天注塑机，原来用某牌皮囊，三个月就鼓包串气。换成象力液压的 NXQ-40L 皮囊后，连续运行 18 个月没出任何问题，油温下降 5℃，产品缩水率从 1.2% 降到 0.1% 以下。后来整厂 30 台设备全部完成替换。”
这背后是象力液压的三大硬实力：
材质工艺：采用进口高纯度 NBR/FKM 混炼胶，1200 吨平板硫化机一次成型，皮囊壁厚公差≤0.1mm，无气孔、无焦烧；
专利技术：菌型阀采用弧形渐变密封面设计（专利号：ZL2021XXXXX.8），极端压力下阀芯自动对中，密封寿命提升 40%；
全链路服务：提供免费现场尺寸测绘、一对一在线技术指导、72 小时内寄样打样，全国 100 + 客户案例可追溯。
nxq 蓄能器皮囊
六、总结：好皮囊的标准不止 “不破”
选对一根合格的 NXQ 蓄能器皮囊，本质是选对高精度的接口尺寸、匹配的橡胶配方、严格的出厂测试以及可靠的技术服务。无论是刚刚接触液压系统的初级工程师，还是已经维修过几十台设备的老钳工，只要您记住 “尺寸对、预压准、材质合、安装稳” 这四句话，就能避开 80% 以上的故障陷阱。
当您在选购或更换皮囊时，不妨试一试东莞市象力液压元件制造有限公司的 NXQ 国标系列皮囊。二十年液压沉淀，五万只产品年出口量，每一只皮囊都在用数据证明：好皮囊，不只会 “撑” 压，更会 “撑” 起设备全生命周期的高效与安全。
如需获取型号对照表、安装视频或免费样品，欢迎直接联系东莞象力液压技术中心。
